TRẠM NGHIỀN CÁT NHÂN TẠO – GIẢI PHÁP SẢN XUẤT CÁT XÂY DỰNG ĐỒNG BỘ

Trạm nghiền cát nhân tạo là giải pháp đồng bộ giúp chuyển đổi đá xây dựng, sỏi sông và nhiều loại vật liệu khoáng khác thành cát thành phẩm phục vụ bê tông, hạ tầng và xây dựng dân dụng. Trong bối cảnh nguồn cát tự nhiên ngày càng khan hiếm, việc đầu tư một dây chuyền nghiền cát đồng bộ mang lại lợi ích về nguồn cung, chất lượng và hiệu quả kinh tế.

Thiết Bị Hòa Phát tập trung tư vấn các cấu hình phù hợp với từng loại vật liệu, công suất và mục tiêu đầu tư. Mỗi dây chuyền đều được lựa chọn trên cơ sở đặc tính vật liệu đầu vào, năng suất yêu cầu và khả năng vận hành thực tế

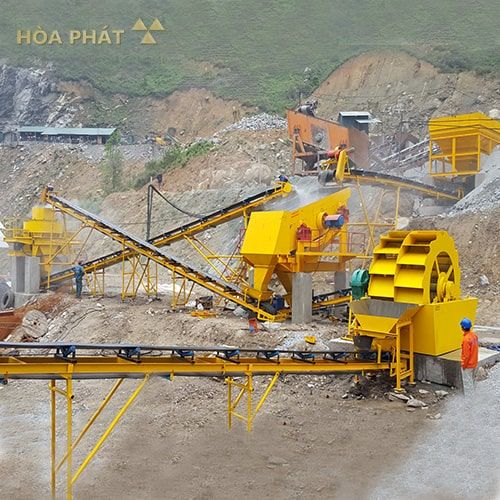

Trạm nghiền cát nhân tạo Thiết Bị Hòa Phát

Trạm nghiền cát nhân tạo là gì?

Trạm nghiền cát nhân tạo là hệ thống nhiều thiết bị hoạt động đồng bộ nhằm nghiền, sàng, rửa và phân loại vật liệu để tạo ra cát có kích thước và chất lượng đạt yêu cầu.

Thành phần trạm nghiền thường gồm máy cấp liệu, máy nghiền sơ cấp, máy nghiền thứ cấp khi cần, máy nghiền cát VSI, sàng rung, máy rửa cát, máy tận thu cát mịn, băng tải và hệ thống điều khiển.

Tùy từng loại đá hoặc sỏi, cấu hình sẽ được thay đổi để đạt hiệu suất và chất lượng cát tối ưu.

Khi nào nên đầu tư trạm nghiền cát nhân tạo?

Giải pháp này phù hợp với:

• Mỏ đá muốn tận dụng đá mạt, đá dăm.
• Mỏ sỏi cần sản xuất cát chất lượng cao.
• Trạm bê tông cần chủ động nguồn cát.
• Doanh nghiệp khai thác khoáng sản.
• Đơn vị muốn giảm phụ thuộc vào cát tự nhiên.

Máy sàng rung

Máy sàng rung thực hiện nhiệm vụ phân loại vật liệu theo kích thước. Hệ thống sàng có thể kết hợp phun nước trong những dây chuyền sử dụng công nghệ rửa.

Máy rửa cát

Máy rửa cát dạng guồng hoặc trục vít được sử dụng để loại bỏ bùn, bụi đá và tạp chất, góp phần nâng cao chất lượng cát thành phẩm.

Máy tận thu cát mịn

Thiết bị thu hồi phần hạt mịn theo nước trong quá trình rửa cát, giúp giảm thất thoát sản phẩm và cải thiện thành phần cấp phối của cát.

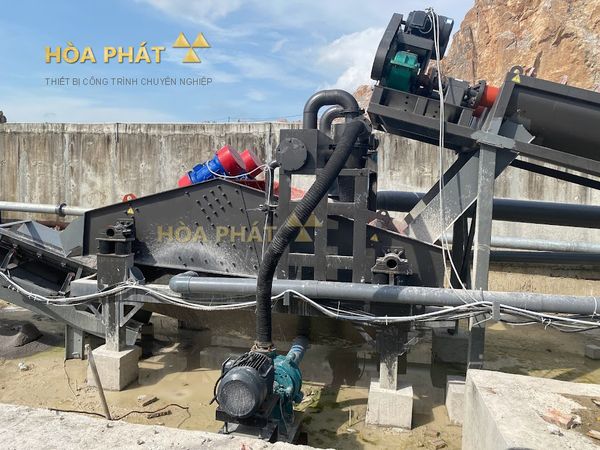

Cụm rửa cát + tận thu cát mịn thực tế

Băng tải và hệ thống điều khiển

Băng tải kết nối các công đoạn thành một dây chuyền sản xuất liên tục. Công suất băng tải và hệ thống điều khiển cần được tính toán đồng bộ với các thiết bị chính

Quy trình hoạt động của trạm nghiền cát nhân tạo

Tùy theo vật liệu đầu vào và yêu cầu đối với cát thành phẩm, cấu hình trạm nghiền cát nhân tạo có thể khác nhau. Tuy nhiên, một dây chuyền hoàn chỉnh thường được tổ chức theo lưu trình từ tiếp nhận vật liệu, nghiền, sàng phân loại đến xử lý và thu hồi cát thành phẩm.

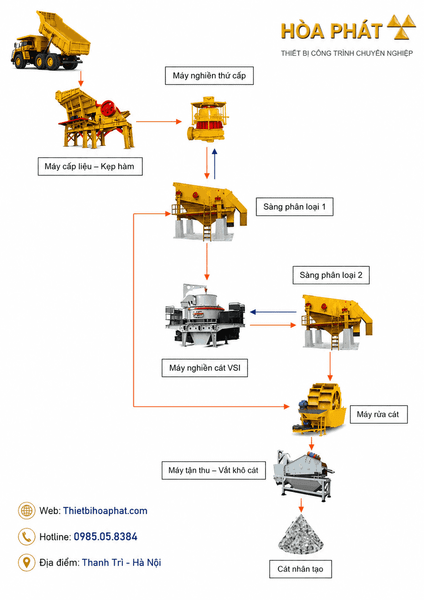

Sơ đồ lưu trình công nghệ trạm nghiền cát nhân tạo

Các bước chính trong quy trình

1. Tiếp nhận vật liệu: Đá hoặc sỏi được đưa vào bunke bằng xe ben hoặc máy xúc.

2. Cấp liệu: Máy cấp liệu rung kiểm soát và đưa vật liệu ổn định vào hệ thống nghiền.

3. Nghiền sơ cấp: Máy nghiền hàm giảm kích thước đá lớn để phù hợp với các công đoạn tiếp theo.

4. Nghiền thứ cấp: Vật liệu tiếp tục được giảm kích thước bằng máy nghiền côn, máy nghiền phản kích hoặc thiết bị phù hợp.

5. Nghiền cát VSI: Vật liệu được nghiền tạo cát và cải thiện hình dạng hạt trước khi phân loại.

6. Sàng phân loại: Máy sàng rung phân chia vật liệu theo kích thước; phần chưa đạt yêu cầu có thể quay lại hệ thống nghiền.

7. Rửa cát: Cát được làm sạch nhằm loại bỏ đất, bụi đá và các thành phần không mong muốn khi cần thiết.

8. Tận thu cát mịn: Thu hồi phần cát mịn theo nước trong quá trình rửa, góp phần giảm thất thoát sản phẩm.

9. Thành phẩm: Cát sau xử lý được kiểm tra chất lượng và vận chuyển về khu vực chứa để sử dụng hoặc xuất bán.

Lưu ý: Không phải mọi trạm nghiền cát đều phải trải qua đầy đủ 9 công đoạn trên. Tùy theo loại vật liệu đầu vào, công suất và yêu cầu về chất lượng cát thành phẩm, dây chuyền có thể lược bỏ hoặc bổ sung một số thiết bị để đạt hiệu quả đầu tư tối ưu.

Video dây chuyền/trạm nghiền cát vận hành thực tế

Lựa chọn cấu hình trạm nghiền cát theo vật liệu

Cấu hình tham khảo: Máy nghiền hàm → Máy nghiền côn → Máy nghiền cát VSI

Đây là nhóm vật liệu có độ cứng và độ mài mòn cần được tính toán kỹ khi lựa chọn thiết bị và vật tư chịu mài mòn.

Đá vôi:

Cấu hình tham khảo: Máy nghiền hàm → Máy nghiền phản kích → Máy nghiền cát VSI

Sỏi sông

Cấu hình tham khảo: Máy nghiền hàm → Máy nghiền côn → Máy nghiền cát VSI

Đối với sỏi có nhiều bùn, đất hoặc tạp chất, cần đặc biệt tính toán công đoạn làm sạch vật liệu.

Cát đồi

Có thể sử dụng hệ thống sàng – rửa, kết hợp VSI khi cần tùy đặc tính vật liệu và yêu cầu sản phẩm.

Lưu ý: Các cấu hình trên mang tính định hướng. Phương án thực tế cần được xác định sau khi đánh giá vật liệu đầu vào, công suất và yêu cầu đối với sản phẩm.

Những yếu tố ảnh hưởng đến năng suất trạm nghiền cát nhân tạo

Năng suất thực tế của một trạm nghiền cát không chỉ phụ thuộc vào công suất danh nghĩa của máy nghiền cát. Toàn bộ dây chuyền cần được xem xét như một hệ thống đồng bộ.

Sự đồng bộ công suất giữa các thiết bị

Việc lựa chọn một dây chuyền thiết bị đồng bộ có ý nghĩa rất quan trọng. Một sơ đồ công nghệ trạm nghiền được thiết kế hợp lý sẽ giúp toàn bộ hệ thống hoạt động nhịp nhàng, hạn chế tình trạng một thiết bị phải chờ thiết bị khác hoặc trở thành điểm nghẽn của dây chuyền.

Khi các thiết bị đơn lẻ hoạt động phù hợp với công suất thiết kế, năng suất tổng thể của trạm nghiền sẽ được nâng cao.

Độ cứng của vật liệu đầu vào

Độ cứng và độ kháng nén của vật liệu ảnh hưởng trực tiếp đến khả năng nghiền. Đá càng cứng, khó vỡ thì thiết bị càng cần nhiều năng lượng và thời gian để giảm kích thước, do đó năng suất thực tế có thể thấp hơn so với khi nghiền các loại đá mềm, dễ vỡ.

Kích thước cấp liệu đầu vào

Nguyên lý chung của trạm nghiền là đưa vật liệu từ cỡ hạt lớn về kích thước sản phẩm nhỏ hơn. Trong cùng những điều kiện phù hợp, vật liệu đầu vào có kích thước nhỏ hơn thường giúp giảm tải cho các cấp nghiền và có thể nâng cao năng suất.

Theo kinh nghiệm thực tế tại mỏ, trong một số điều kiện vận hành, khi sử dụng đá dăm cỡ 5–10 mm làm nguyên liệu, năng suất có thể cao hơn đáng kể so với vật liệu cỡ 20–40 mm. Mức chênh lệch thực tế phụ thuộc vào loại đá, thiết bị và cấu hình dây chuyền.

Chất lượng vật liệu và lượng bùn bẩn

Vật liệu đầu vào là đá, sỏi có độ cứng quá thấp hoặc bị phong hóa có thể tạo ra nhiều bột sau nghiền. Lượng bột này có thể bị rửa trôi trong quá trình rửa cát. Tương tự, sỏi sông khi khai thác có chứa nhiều bùn, đất và tạp chất cũng làm giảm tỷ lệ thu hồi thành phẩm. Trong những trường hợp thực tế cụ thể, 100 tấn vật liệu đầu vào không đồng nghĩa sẽ tạo ra 100 tấn cát thành phẩm.

Ví dụ, với một số nguồn đá base B, lượng cát thu hồi có thể khoảng 70 tấn, tương đương tỷ lệ thu hồi khoảng 70%; trong khi nguồn đá dăm 5–10 mm có chất lượng phù hợp có thể cho tỷ lệ thu hồi cao hơn, khoảng 90%.

Các con số trên là ví dụ từ những điều kiện vật liệu cụ thể, không phải tỷ lệ cố định áp dụng cho mọi trạm nghiền.

Chất lượng thiết bị trong dây chuyền

Thiết bị có chất lượng tốt thường có hiệu suất làm việc và tuổi thọ vật tư cao hơn. Đặc biệt đối với các chi tiết chịu mài mòn, nếu chất lượng vật tư không đảm bảo, dây chuyền phải thường xuyên dừng máy để kiểm tra, thay thế và sửa chữa, từ đó ảnh hưởng trực tiếp đến năng suất sản xuất.

Những sai lầm thường gặp khi đầu tư trạm nghiền cát

Lắp đặt trạm nghiền tại vị trí không phù hợp

Việc đặt trạm nghiền quá xa mỏ, tại mặt bằng quá chật hẹp hoặc vị trí không đủ không gian cho các thiết bị và phương tiện phụ trợ đều ảnh hưởng tới khả năng vận hành liên tục.

Trước khi lắp đặt dây chuyền cần khảo sát kỹ trữ lượng mỏ, địa chất, địa hình, mặt bằng, đường vận chuyển, nguồn điện, nguồn nước và khu vực chứa sản phẩm. Cần hình dung được toàn bộ quá trình vận hành trước khi quyết định vị trí đặt móng máy.

Chọn công suất chỉ theo nhu cầu trước mắt

Cần xác định đầy đủ chủng loại sản phẩm, thời gian thực hiện dự án, sản lượng yêu cầu theo từng giai đoạn và kế hoạch tiêu thụ để xây dựng sơ đồ công nghệ phù hợp.

Chưa quan tâm đúng mức đến thủ tục pháp lý và môi trường

Cần chuẩn bị các thủ tục, giấy phép và yêu cầu về môi trường phù hợp với từng dự án trước khi dây chuyền đi vào hoạt động. Hệ thống cũng cần có giải pháp hạn chế bụi, tiếng ồn, nước thải và bùn thải ngay từ giai đoạn thiết kế.

Không khảo sát vật liệu đầu vào

Không khảo sát kỹ vật liệu có thể dẫn tới lựa chọn thiết bị không phù hợp, hiệu suất dây chuyền thấp, thậm chí thiết bị không thể hoạt động ổn định.

Ví dụ, vật liệu cấp vào máy nghiền côn hoặc máy nghiền cát có lẫn nhiều bùn sét nếu chưa được xử lý phù hợp có thể gây bết, tắc và ảnh hưởng tới khả năng làm việc của thiết bị

Thiếu máy tận thu cát mịn

Trong quá trình rửa cát, một phần hạt mịn có thể bị cuốn theo nước. Nếu không có giải pháp thu hồi, lượng cát mịn thất thoát vừa gây lãng phí vừa làm tăng lượng vật liệu đi vào hệ thống bùn thải. Máy tận thu cát mịn giúp thu hồi phần hạt nhỏ, góp phần cải thiện dải hạt và ổn định chất lượng cát thành phẩm.

Chọn thiết bị chất lượng không đảm bảo

Thiết bị không đảm bảo yêu cầu kỹ thuật hoặc máy đã qua sử dụng trong tình trạng quá cũ có nguy cơ phát sinh sự cố, khiến dây chuyền phải dừng để sửa chữa và ảnh hưởng đến kế hoạch sản xuất

Bỏ qua cân bằng năng suất giữa các công đoạn

Một thiết bị có công suất lớn không đồng nghĩa toàn bộ dây chuyền đạt được công suất tương ứng. Công suất của các cấp nghiền, sàng, rửa, băng tải và thiết bị phụ trợ cần được tính toán đồng bộ.

Kinh nghiệm từ Thiết Bị Hòa Phát:

Việc khảo sát mẫu vật liệu trước khi thiết kế dây chuyền giúp lựa chọn đúng thiết bị, giảm chi phí đầu tư và nâng cao hiệu quả vận hành lâu dài.

Khảo sát kỹ mặt bằng lắp đặt

Một vị trí lắp đặt trạm nghiền phù hợp cần gần khu vực khai thác để rút ngắn quá trình cấp liệu; có đường đủ rộng cho xe cấp liệu và xe vận chuyển sản phẩm; có vị trí quay đầu cho xe lớn; có bãi chứa thành phẩm đủ diện tích và không gian cho máy xúc hoạt động.

Chiều dài xe vận chuyển, bán kính quay đầu, luồng di chuyển của xe và máy xúc đều nên được tính toán trước. Bể nước tuần hoàn hoặc bể chứa nước thải cũng phải có dung tích phù hợp với công suất dây chuyền

Mặt bằng/trạm nghiền/xe cấp liệu thực tế

Đánh giá kỹ vật liệu

Đặc tính vật liệu là căn cứ quan trọng để lựa chọn thiết bị và công nghệ nghiền phù hợp. Không nên lựa chọn cấu hình chỉ dựa trên công suất mong muốn.

Mẫu đá/sỏi hoặc vật liệu thực tế

Tính toán hệ thống nước và xử lý bùn từ ban đầu

Nên xây dựng hệ thống bể chứa nước tuần hoàn và phương án xử lý bùn thải đồng bộ với dây chuyền.

Nếu dự án chưa đầu tư máy ép bùn ngay ở giai đoạn đầu, mặt bằng và hệ thống phụ trợ vẫn nên được tính toán để có khả năng bổ sung trong tương lai.

Bể nước/hệ thống xử lý bùn nếu có

Mỗi nguồn vật liệu cần một cấu hình khác nhau.

Khách hàng có thể cung cấp loại vật liệu, kích thước đầu vào, công suất và sản phẩm mong muốn để Thiết Bị Hòa Phát tư vấn sơ bộ phương án dây chuyền.

Chi phí đầu tư trạm nghiền cát nhân tạo phụ thuộc vào những yếu tố nào?

Chi phí đầu tư một trạm nghiền cát nhân tạo không có mức cố định. Hai dây chuyền có cùng công suất thiết kế nhưng tổng mức đầu tư vẫn có thể khác nhau đáng kể do đặc tính vật liệu, yêu cầu đối với cát thành phẩm và phạm vi thiết bị của dự án.

Chi phí đầu tư một trạm nghiền cát nhân tạo không có mức cố định. Hai dây chuyền có cùng công suất thiết kế nhưng tổng mức đầu tư vẫn có thể khác nhau đáng kể do đặc tính vật liệu, yêu cầu đối với cát thành phẩm và phạm vi thiết bị của dự án.

Công suất yêu cầu

Công suất càng lớn, quy mô, kích thước và số lượng thiết bị trong dây chuyền thường càng tăng.

Vật liệu đầu vào

Kích thước, độ cứng, độ mài mòn, độ ẩm và thành phần của đá hoặc sỏi ảnh hưởng trực tiếp đến phương án lựa chọn thiết bị.

Yêu cầu đối với cát thành phẩm

Kích thước hạt, hình dạng hạt và yêu cầu về hàm lượng bụi, bùn quyết định công nghệ nghiền, sàng và rửa. Tùy nhu cầu, sản phẩm có thể là cát mịn 0–3 mm, cát 0–5 mm, 0–7 mm, hoặc dải kích thước khác theo yêu cầu của dự án.

Phạm vi thiết bị

Dây chuyền chỉ nghiền – sàng sẽ có mức đầu tư khác với hệ thống hoàn chỉnh gồm nghiền, sàng, rửa cát, tận thu cát mịn và xử lý nước.

Một số dự án còn kết hợp sản xuất đá xây dựng và cát nhân tạo trên cùng hệ thống, cho phép tạo các sản phẩm như đá 1×2, đá 2×4, cát nhân tạo hoặc các dải sản phẩm khác theo nhu cầu.

Mức độ tự động hóa

Hệ thống điều khiển, giám sát và các thiết bị điện được lựa chọn theo yêu cầu vận hành của từng dự án.

Điều kiện mặt bằng và hạ tầng

Địa hình, móng máy, nguồn điện, nguồn nước, đường vận chuyển và phương án bố trí thiết bị đều có thể ảnh hưởng tới tổng mức đầu tư.

Vì vậy, để xây dựng báo giá sát với thực tế, cần xác định rõ nguồn vật liệu, kích thước đầu vào, công suất mong muốn và yêu cầu đối với sản phẩm trước khi lựa chọn cấu hình.

Cấu hình trạm nghiền cát tham khảo theo công suất

Công suất là một trong những căn cứ để lựa chọn thiết bị, nhưng không phải yếu tố duy nhất. Bảng dưới đây mang tính định hướng ban đầu:

Lưu ý: Không nên lựa chọn trạm nghiền cát chỉ dựa trên công suất danh nghĩa. Cùng một mức công suất nhưng cấu hình thiết bị có thể thay đổi đáng kể theo vật liệu đầu vào và yêu cầu đối với sản phẩm.

Quy trình tư vấn và triển khai trạm nghiền cát tại Thiết Bị Hòa Phát

Để hạn chế tình trạng lựa chọn thiết bị không đồng bộ hoặc đầu tư những hạng mục không cần thiết, Thiết Bị Hòa Phát thực hiện tư vấn dựa trên điều kiện thực tế của từng dự án.

1. Tiếp nhận nhu cầu

Xác định loại vật liệu, công suất dự kiến, sản phẩm đầu ra và điều kiện đầu tư.

2. Khảo sát vật liệu và mặt bằng

Đánh giá đặc tính nguyên liệu, kích thước cấp liệu và điều kiện bố trí dây chuyền.

3. Lựa chọn cấu hình

Xác định các cấp nghiền, sàng, VSI, rửa cát và thiết bị phụ trợ cần thiết.

4. Thiết kế và báo giá

Xây dựng phương án thiết bị, bố trí mặt bằng và phạm vi đầu tư phù hợp.

5. Lắp đặt và chạy thử

Thiết bị được lắp đặt, kiểm tra và hiệu chỉnh trước khi đưa dây chuyền vào vận hành.

6. Bàn giao và hướng dẫn vận hành

Hướng dẫn sử dụng, kiểm tra và bảo trì các thiết bị chính trong dây chuyền.

Công trình lắp đặt/chạy thử/bàn giao thực tế

Câu hỏi thường gặp về trạm nghiền cát nhân tạo

Trạm nghiền cát nhân tạo có thể sử dụng những loại vật liệu nào?

Có thể sử dụng nhiều nguồn nguyên liệu như đá vôi, granite, bazan, sỏi cuội và một số loại đá xây dựng khác. Cấu hình thiết bị cần được lựa chọn theo đặc tính cụ thể của từng loại vật liệu.

Có bắt buộc phải sử dụng máy nghiền côn không?

Không. Máy nghiền côn thường được lựa chọn khi cần nghiền thứ cấp các loại vật liệu phù hợp. Với nguồn nguyên liệu, kích thước đầu vào hoặc yêu cầu sản phẩm khác, có thể lựa chọn cấu hình nghiền khác. Chỉ có Máy nghiền cát là thiết bị bắt buộc phải có

Trạm nghiền cát có bắt buộc phải lắp hệ thống rửa và tận thu cát mịn không?

Không. Việc sử dụng máy rửa cát và hệ thống tận thu cát mịn phụ thuộc vào đặc tính nguyên liệu, phương pháp sản xuất và yêu cầu chất lượng cát thành phẩm.

Nên lựa chọn công suất trạm nghiền cát bao nhiêu?

Công suất nên được xác định dựa trên nhu cầu sản lượng, nguồn nguyên liệu, thời gian vận hành trong ngày và kế hoạch tiêu thụ sản phẩm.

Không nên lựa chọn công suất chỉ dựa trên năng suất lớn nhất của một thiết bị riêng lẻ.

Có thể nâng cấp công suất dây chuyền sau này không?

Có thể trong nhiều trường hợp, nhưng khả năng nâng cấp phụ thuộc vào thiết kế ban đầu, công suất dự phòng của thiết bị, hệ thống điện, băng tải, móng máy và mặt bằng.

Nếu dự kiến mở rộng trong tương lai, yếu tố này nên được tính toán ngay từ giai đoạn thiết kế.

Thời gian lắp đặt một trạm nghiền cát mất bao lâu?

Thời gian phụ thuộc vào quy mô dây chuyền, điều kiện mặt bằng, phạm vi xây dựng móng và số lượng thiết bị.

Sau khi xác định cấu hình và khảo sát dự án, thời gian triển khai mới có thể được dự kiến chính xác hơn.

Thiết Bị Hòa Phát có hỗ trợ vận hành sau khi lắp đặt không?

Thiết Bị Hòa Phát hướng dẫn vận hành, kiểm tra và bảo trì thiết bị khi bàn giao dây chuyền, đồng thời hỗ trợ khách hàng trong quá trình khai thác theo phạm vi của từng dự án.

Tư vấn cấu hình trạm nghiền cát nhân tạo

Mỗi nguồn vật liệu cần một phương án công nghệ khác nhau. Việc lựa chọn đúng cấu hình ngay từ đầu giúp cân đối chi phí đầu tư, hạn chế thiết bị dư hoặc thiếu công suất và tạo điều kiện để dây chuyền vận hành ổn định.

Khách hàng có nhu cầu đầu tư trạm nghiền cát nhân tạo có thể cung cấp cho Thiết Bị Hòa Phát các thông tin ban đầu gồm:

• Loại vật liệu: đá granite, bazan, đá vôi, sỏi sông, đá dăm…
• Kích thước vật liệu đầu vào.
• Công suất dự kiến: tấn/giờ.
• Yêu cầu sản phẩm: Cát khô, Cát rửa, cỡ hạt Cát 0–3 mm, 0–5 mm, 0–7 mm, đá xây dựng hoặc nhiều sản phẩm kết hợp.
• Vị trí dự kiến lắp đặt và điều kiện mặt bằng.

Trên cơ sở các thông tin này, Thiết Bị Hòa Phát sẽ tư vấn phương án công nghệ và cấu hình thiết bị phù hợp với điều kiện thực tế của dự án.
